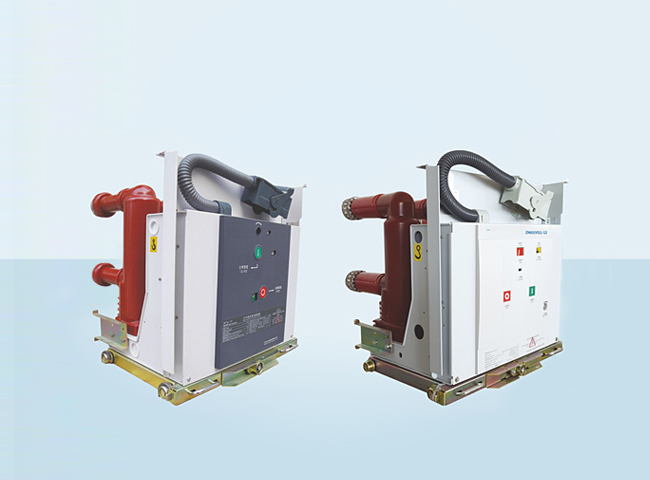

高壓真空斷路器是選用真空當做絕緣和滅弧斷路器，其構成部分有：真空滅弧室、使用機構（兩種電磁使用機構和彈簧使用機構）及支架等。由于體積小、污染少、使用方便等優勢，提高了接觸開斷能力，降低接觸損傷，可靠性高，廣泛運用于電網建造，在運作過程中控制和保護高壓設備。
伴隨著經濟發展的迅速發展趨向，在大家尋找提升生活質量的另外，對電力工程的要求也在提升。以便提升電能質量，降低長時間負荷停電了導致的多余損害，電網中能夠應用髙壓真空斷路器在正常運作時斷開或聯接電源電路。次之，電網運作中難以避免會出現一些事故。安全事故后，人們能夠相互配合線路防護裝置快速斷開事故點，保證事故之外的路線正常運作，不會受到事故危害，降低財產損失。
在斷電網運作中，為了避免設備的老化，降低事故的發生，需用定期維護各設備，檢修，高壓真空斷路器在檢修時無污染，使用簡單，選用費用少，長壽命，運作效果非常的好，保證安全運作，成本高，但與同一類產品運作中查驗次數多，工作量多，優勢優勢優勢高，社會運作效果非常的好，當做電網運作設備選擇更新產品。

戶內高壓真空斷路器運轉的作用
2.1斷路器拒合、拒分
具體結果表明，斷路器被關掉后，電磁作用被關掉，鐵芯頂桿將關掉（STIP-OFF）子開、關掉（STIP-OFF）彈黃釋放能量，驅動斷路器關掉（STIP-OFF），但斷路器不可以關掉。
2.2斷路器誤分
電路呈現斷路器處于正常運轉狀況，在動作跳躍的原因不明的狀況下。
2.3斷路器機構儲能后，儲能電機不斷
斷路器的表現，操作機構的儲能電機開始工作，但彈黃能源充滿后，電機還沒有停止運轉。浮出水面。
2.4斷路器直流電阻增大
具體結果表明,斷路器運轉一定時長后,滅弧室接觸的接觸電阻增大。
2.5斷路器合閘彈跳時長增大
具體結果表明,斷路器運轉一定時長后,制動器反跳時長增加。
2.6斷路器中間箱CT表面對支架放電
具體結果表明,電流變壓器在運轉過程中排放到中間箱支架。
2.7斷路器滅弧室不可以斷開
表現為斷路器在進行分閘操作后，斷路器不可以斷開或非全相斷開。
3.故障原因分析
3.1斷路器拒分、拒合
當機構被拒絕時,一般分析原因是二次電路故障或機械零件故障,然后處理。確定二次電路正常后，發現操作機構的主拐臂連接的萬向軸頭的縫隙過大，操作機構正常工作，但不可以帶動斷路器配合閘桿動作，斷路器不可以正常配合閘門。因此
3.2斷路器誤分
斷路器在正常運行狀態下，在沒有外部施工的電源和機械的斷路器的情況下，斷路器是無法分離的。確認沒有錯誤操作的話，要檢查二次電路和操作機構。堅決發現操作機構箱內輔助開關的接點有短路狀況，閘門電源通過短路點與閘門連接，錯誤地分為閘門。斷路器機構箱頂部出現漏雨，雨水沿著輸出拐臂往下流，正好落在機構輔助開關上，形成接點短路。
3.3斷路器機構儲能后，儲能電機不停
斷路器關閉后,操作機構的電機開始工作,彈黃能量充分存儲后,彈黃已存儲。儲能電路中有一個一對一輔助連接點的斷路器和一對一常規開關共同閉合點。斷路器關閉后，輔助開關頻繁連接，儲能電機開始工作。彈黃充滿能量后，機構搖臂將開啟行程開關的常規閉合點，停止儲能電機。儲能電機的因素是,在彈黃充滿能量后,機構搖臂不能打開旅行開關,儲能電路總是充電,儲能電機不能停止工作。
3.4斷路器直流電阻擴大
因為真空滅弧室的接觸是相應的,因此接觸接頭的回路電阻在輸送電流時太大,不易加溫,不利于傳導和斷掉電路,因此接觸電阻值必需小于工廠指令的要求。接觸彈黃的壓力對接觸阻力有較大的危害，必需在過量旅行時進行測量。增加接觸電阻值也可以反映接觸磨損情況，是互補的。觸頭的電磨損和斷路器觸頭斷掉間距的變化是斷路器DC電阻擴大的直接原因。
3.5斷路器合閘彈跳時間擴大
當真空斷路器關閉時,接觸總是有一些反彈,但如果大會使接觸容易燒或焊接。真空斷路器接觸時間的技術標準是MS?隨著斷路器操作時間的增加,彈黃跳躍時間的增加,關鍵因素是接觸彈黃力減小,臂與軸銷間隙磨損擴大。
3.6斷路器中間箱CT表層對支架放電
為了避免這種狀況,電流變壓器將在斷路器表層發生不均勻的電場。在斷路器安裝環節中,因為空間的限制,將變壓器固定螺栓周圍的半導體膠水刮掉,在交叉感應器表層的斷路器操作不均勻的電場,導致交叉感應器表層向支承放電。
3.7斷路器滅弧室不能斷掉
在正常情況下,斷路器可以有效地斷掉電路,切斷電流,無論是手動關閉操作還是保護動作跳轉。
真空斷路器的工作原理區別于其他類型的斷路器，它是指接觸接觸關閉并在真空中斷開的開關設備，就是以真空為絕緣和滅弧介質的斷路器。真空泡的真空度真空度,在真空泡中會出現一些電離狀況,從而發生的離子,進而降低了滅弧室的絕緣,導致斷路器無法進行。
4.處理方法
4.1斷路器拒合、拒分
查驗實際操作組織各種聯接部件的空隙，用新的高韌性合格部件替換成不過關部件。
4.2斷路器誤分
檢查所有可能的泄漏點，并有效堵塞它們；輸出曲柄臂連桿上設有密封膠套；打開機械箱中的加熱和潮汐驅動裝置。
4.3斷路器機構儲能后，儲能電機不停
調整行程開關的安裝位置，以便當搖臂處于最高位置時，行程開關的常閉觸點可以打開。
4.4斷路器直流電阻增大
調整滅弧室的接觸距離和超程，接觸電阻的測量方法可按《規程》要求的DC壓降法進行測量(電流應大于100安培)，否則更換滅弧室。
4.5斷路器合閘彈跳時間增大
(1)適當增大觸頭彈簧的初始壓力或更換觸頭彈簧。
(2)若拐臂、軸銷間隙超過0.3mm，可更換拐臂、軸銷。
(3)調整傳動機構，利用閉合位置超過驅動臂死點時機構傳動比很小的特點，向接近死點的方向調整機構，減少觸點閉合跳動。
4.6斷路器中間箱CT表面對支架放電
在互感器表面均勻涂抹一層半導體膠，使得表面電場均勻。
4.7斷路器滅弧室不能斷開
對于不能達到真空度要求值的真空滅弧室的處理，如果通過檢測真空滅弧室的真空度確實下降到要求值以下，則應更換真空滅弧室。具體步驟
(1)對將換上的真空滅弧室須經真空度檢測合格。
(2)拆除原來的真空滅弧室，并更換新的。安裝時要垂直。注意動態導電桿和滅弧室的同軸度。
(3)安裝新的真空滅弧室后，應測量開距和超程(接觸行程)。堅持不滿足要求相應調整:①調整絕緣拉桿的螺栓可以調整過程②調整引導桿的長度可以調整滅弧室的開距。
(4)采用電力開關綜合檢測器檢測分離檢測速度、三個相同期、檢測彈跳等機械特性，如果不合格，應調整。
