++++產品概述：

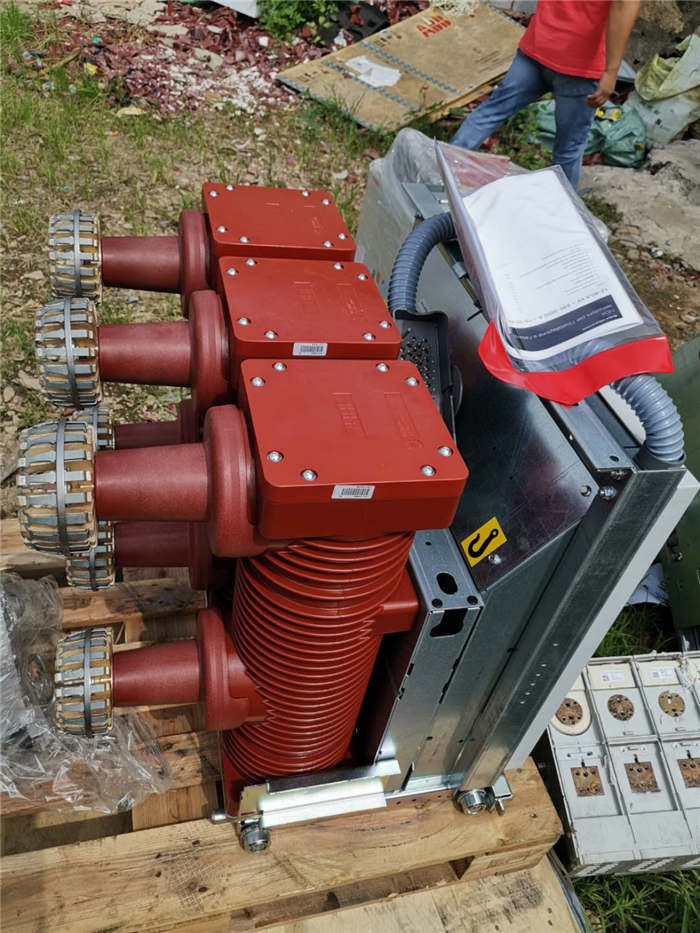

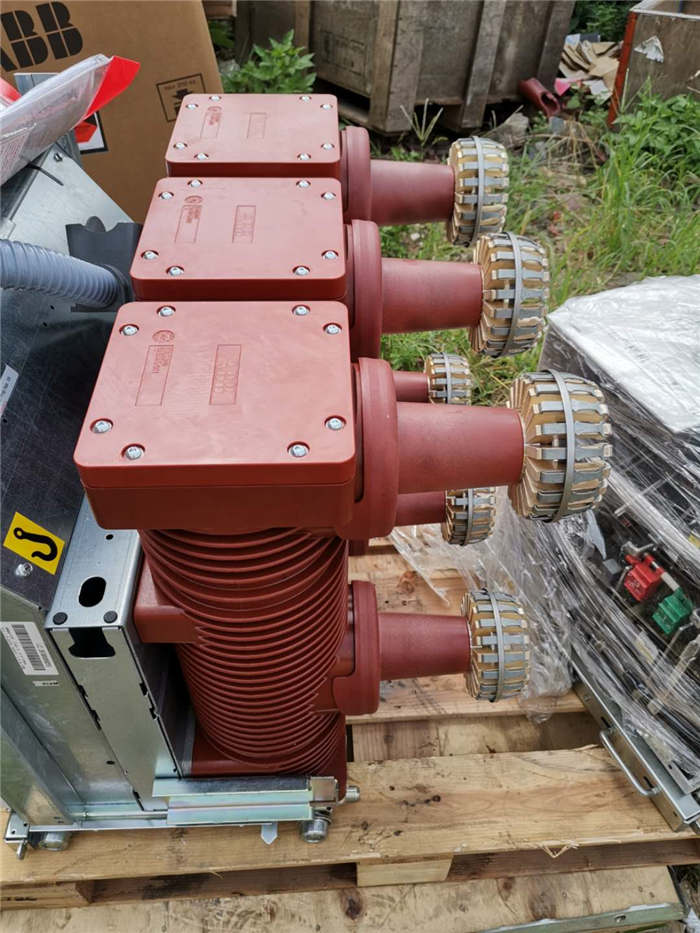

VD4-24手車式戶內真空斷路器適用于三相交流50Hz，10KV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設備的保護盒控制之用。可配用KYN-12（GZS1）等中置手車式開關柜，也可配于XGN-固定式開關柜。本產品符合國家標準GB1984《交流高壓短路器》、JB3835《3.6-40.5KV戶內交流高壓真空斷路器》和IEC60056《高壓交流斷路器》標準。滿足DL/T403《12-40.5KV戶內高壓斷路器訂貨技術條件》

++++使用環境條件：

1.環境氣溫度：上限+40℃，下限-25℃；

2.相對濕度：日平均相對濕度：≤95%；月平均相對濕度：≤90%；日平均飽和蒸汽壓：≤1.8*10-3MPa，，月平均飽和蒸汽壓：≤1.8*1010-3MPa

3.海拔高度：2500m及以下

4.地震烈度：不超過8度

5.使用場所無易燃，爆炸危險，化學腐蝕及劇烈振動

++++結構特點:

1.斷路器的滅弧室裝與操動機構部分前后配置方式，，通過傳動機構連接為一個整體，以保證斷路器的總體配合性能。

2.采用中封式陶瓷真空滅弧室，銅絡觸頭材料及縱磁場觸頭結構為當今世界公認的最先進熄弧方式。

3.真空滅弧室裝在采用APG新藝成型的絕緣筒內，不僅縮小了斷路器的整體尺寸，還防止了異物對滅弧的損傷和表面污染。

4.絕緣筒在借鑒國外同類產品優點的基礎上，增設內裙邊和加強筋，提高了絕緣水平和抗動穩定電流的能力。

5.操動機構采用彈簧儲能式，具有電動和手動儲能兩種功能，斷路器工作時儲能彈簧的能量通過輸出凸輪傳遞給連桿機構，再通過連桿機構傳遞到動觸

6.先進合理的緩沖裝置，分閘無反彈，減弱分閘沖擊和震動。

7.無需調整，極少維護或免維護。

8.機構壽命高達10000次。

++++主要技術參數：

序號	項目	單位	參數
1	額定電壓	kV	24
2	額定電流	Hz	630, … 4000A
3	額定頻率	A	50/60
4	工頻耐壓一分鐘	kV	65
5	雷沖耐壓	kV	125/150
6	額定短路開斷電流（峰值）	kA	50/63/80/100
7	額定短路開斷電流	kA	20, …40
8	額定短路關合電流（峰值）	kA	50/63/80/100
9	額定電纜充電開斷電流	A	50 and 10
10	額定單個電容組開關電流	A	400
11	額定耐受電流（峰值）	kA	50/63/80/100
12	短時耐受電流（4s）	kA	20, …40
13	機械壽命	times	10000
