產品簡介

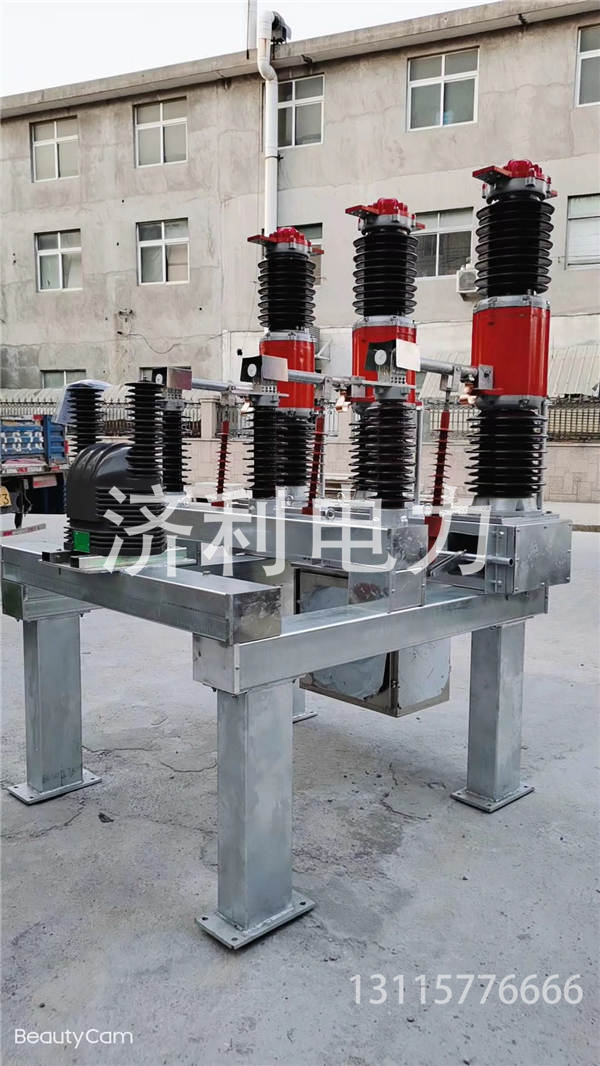

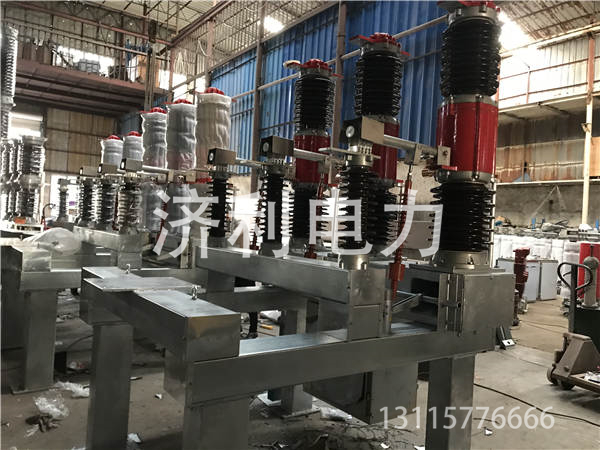

ZCW10-40.5G/T1600-31.5敞開式組合電器是采用空氣作為外絕緣SF6氣體作為滅弧介質的成套組合電器，適用于三相交流的40.5kV輸配電系統的控制與保護，亦可用于聯絡斷路器及開合電容器組的場合。適合于用地緊張的城市變電站、企業變電站、山區變電站。

一：主要特點

1. 功能單元預制成標準間隔，現場即插即用
2. 布置靈活，運輸拆裝方便，易于擴展
3. 結構緊湊，占地面積小，工程整體造價低
4. 自支撐母線整齊劃一，安裝便捷
5. 可靠性高，基本不維護，可實現無人值守

二．額定參數

額定電壓	kV	40.5
額定頻率	Hz	50
額定電流	A	1600，2000,2500
額定短時耐受電流	kA	31.5（4S）
額定峰值耐受電流	kA	80
額定短路持續時間	S	4
額定絕緣水平	雷電沖擊耐壓（全波峰值）	185/215（斷口）
	工頻耐壓（1分鐘）	95/118（斷口）
控制回路和輔助回路電壓	V	DC110 ,220 或 AC 220
局部放電量	pC	20
外型尺寸	m	3×2(普通進線間隔)
