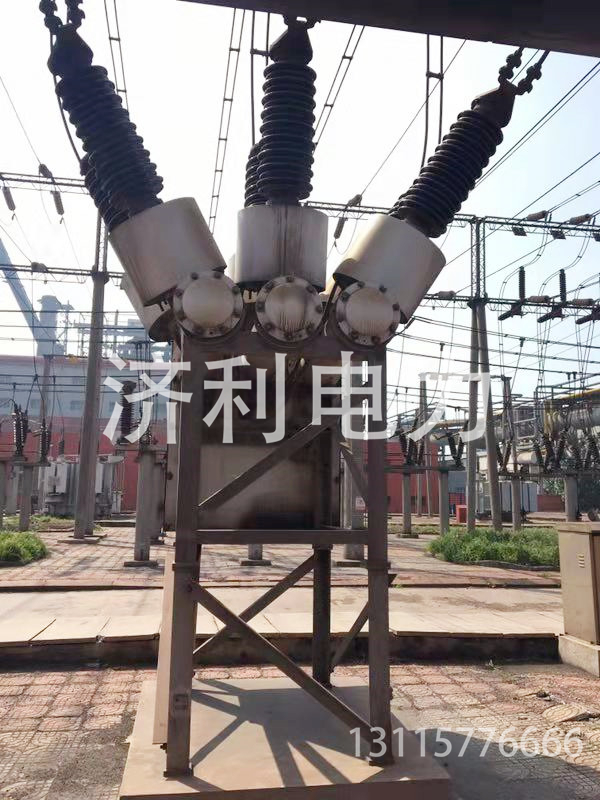

一、概述

? ZHW4-126六氟化硫氣體絕緣復合式組合電器是應用5「6氣體作為絕緣和滅弧介質的新型開關設備。

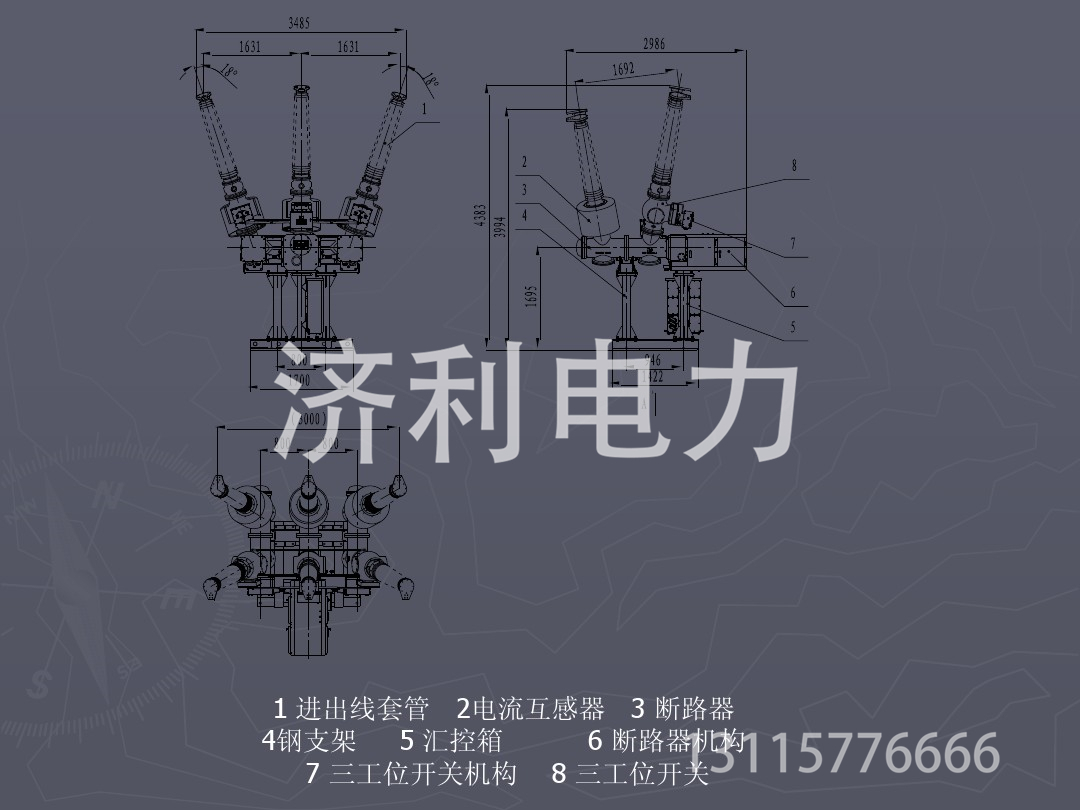

? 本開關設備為三相機械聯動結構。其組成元件包括斷路器、三工位開關（復合隔離-接地開關）、電流互感器、進出線套管等一次電氣設備和相應的二次控制、測量和監視裝置。

二、特點

? 優越的開斷能力

斷路器采用自能式滅弧室，配用彈簧操動機構。由于采用了新型的滅弧室結構，滅弧室的分閘速度、噴口及壓氣缸等有關參數與通常的壓氣式滅弧室相比，作了進一步的優化設計，充分利用電弧的能量熄弧，因而進一步提高了滅弧室開斷能力。

? 高度的絕緣可靠性

由于導體和絕緣件均封閉于接地的金屬外殼之內，這些部件均不受外界環境影響，其性能長期不會發生老化，從而保證了高度的絕緣可靠性。

? 操動機構無油化、無氣化，具有高度運行可靠性由于斷路器配用彈簧機構，隔離開關、接地開關配用電動機構，因而實現了無油化、無氣化，既避免了火災危險，也不需配用空壓機系統，從而大大提高了運行可靠性。

? 體積小，重量輕

復合式組合電器為三相機械聯動結構，外殼為鋁合金或鑄鋁合金，重量很輕?？傮w布置采用“積木式”結構，體積小，布置緊湊。因而使開關設備的總體積縮小，總重量減輕。與常規電站相比，使占地面積進一步減小。

? 安裝周期短

在工廠裝配和調試后，復合式組合電器基本上以一臺產品為整體進行包裝及運輸，現場不需要大量的安裝和調整工作，因而安裝周期短。

? 維修工作量小

由于彈簧機構和電動機構不需要壓縮空氣，運行可靠，因而檢修工作量大大減少，同時，由于SF6氣體性能衰減以及因開斷電弧引起的弧觸頭磨損很小，因而維修工作量很小。

? 低噪音運行

由于斷路器、隔離開關、接地開關的機構均不需要壓縮空氣，操作時不排放氣體，因而操作噪音極低。

? 優良的抗震性能

由于組合電器的重心低、重量輕，結構緊湊，因而產品具有優良的抗震性能。

? 標準化、系列化
