真空斷路器的電壽數才能指的是斷路器在進行型式實驗時經過的機械壽數次數及額外短路電流開斷的次數，是做為斷路器修理及滅弧室替換的重要依據。

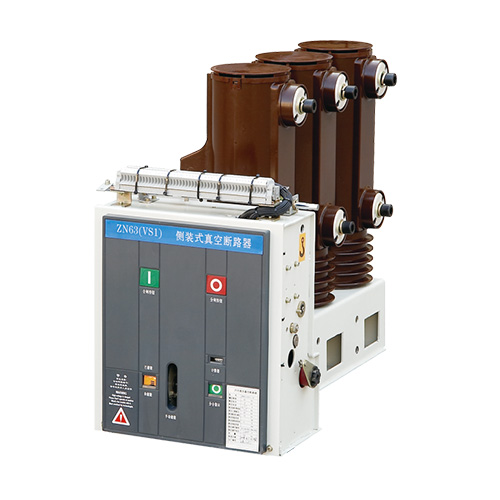

戶內高壓真空斷路器
戶內高壓真空斷路器
通常斷路器的電壽數都是經過對產品額外短路開斷電流實驗來統計，剖析獲取的。下面羅列下獲取真空斷路器電壽數相關實驗的流程：
某廠家對12kV真空斷路器進行了75次額外短路開斷電流實驗，經過對5年間的約500份型式實驗報告、原始記載及實驗波形的詳細剖析，并且跟蹤記載了一臺組成實驗用輔佐斷路器單極一年多的開斷狀況，進一步的研究和驗證了12kV真空斷路器極限電壽數才能數據的普遍性。
斷路器型式實驗報告的剖析結論：
查閱500余份真空斷路器及開關柜的型式實驗報告及原始記載后發現，共有75臺次真空斷路器試品在短路開斷實驗進程中出現問題。
剖析發現：產生問題試品的開斷次數區段有這樣一個規則：實驗產品跟著開斷次數的添加，實驗失利率反而在大大削減。其間，產生問題的開斷次數區間在1～10次中的占65.3%，11～20次中的占24.0%，21～30次中的占10.7%，30次以上的為0%，見表1。
表1：實驗出現問題區段散布表
真空斷路器實驗出現問題區段散布表
規則：實驗產品跟著開斷次數的添加，實驗失利率反而在大大削減。其間，產生問題的開斷次數區間在1～10次中的占65.3%，11～20次中的占24.0%，21～30次中的占10.7%，30次以上的為0%，見表1。
開斷失利的原因許多，主要有：
①開關安裝調試不當，如滅弧室安裝偏心，緊固螺絲松動，反彈或彈跳過大；
②組織可靠性差，行程特性曲線不理想；
③滅弧室內部缺點，如真空度不合格，老煉不充沛等。從表1可以看出，開斷實驗中大部分問題出現在電壽數實驗開端階段，一旦度過這段進程，熄弧失利的幾率就開端減小。
失利的原因盡管不掃除滅弧室自身問題，但現在真空滅弧室的生產工藝和制作水平已適當老練，合格率適當高，而且出廠時還要經過數次高電壓、小電流的充沛老煉，多道真空度檢測工序，出現問題的概率應該說很小。其實就算是因為滅弧室自身的缺點形成開斷失利（如熔焊、未滅?。|頭資料內部大量排氣形成真空度下降，或者觸頭資料熔化后產生的金屬微粒飛濺使滅弧性能下降等原因，也應該是跟著開斷次數的增多，失利幾率逐漸添加?？涩F(xiàn)實恰好相反。開斷30次以上的試品都經過了電壽數實驗，乃至是同一臺產品連續成功做了兩輪電壽數實驗，即一起滿意文[5]要求的274次E2級延長的電壽數實驗和文[6]要求的滿容量開斷30次的電壽數實驗。
由此可見，短路開斷失利的關鍵因素并不在滅弧室自身，而在于斷路器規劃存在缺點，或者安裝調試進程中的不仔細及人為疏忽等方面?？梢哉f，一臺規劃合理、安裝合格且調試杰出的開關，只需選配合格的真空滅弧室，理論上都可以經過幾十乃至上百次的額外短路電流開斷。
驗證性實驗及結果：
影響電壽數的主要因素是電磨損，包含滅弧室、滅弧介質、觸頭三方面，通常以為起決定作用的是觸頭的磨損，其取決于電弧能量即開斷電流和燃弧時刻。大量的實驗結果表明[7]：盡管燃弧時刻的長短對單次開斷是隨機的，其均勻燃弧時刻則是趨近的，即可疏忽首開相、后開相的影響，完全用開斷電流作為參考量。

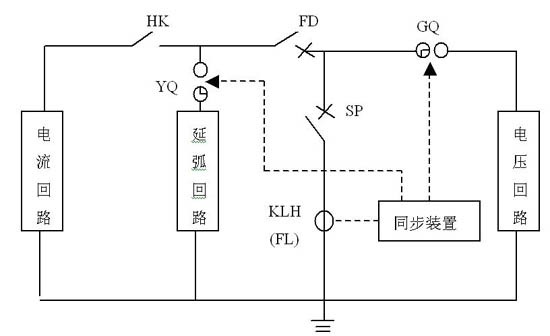

依據真空電弧理論剖析可知，真空電弧電壓是一個挨近的數值，不受外施電壓巨細的影響，只需一定巨細的外施電壓就可保持真空電弧燃燒，所以只需短路電流滿意要求，可以采取下降電壓的方法進行電壽數開斷實驗[8~9]，其觸頭磨損程度應該可以等效全電壓的狀況。依據此原理，組成實驗所用輔佐斷路器因為每次均參加開斷短路電流，也承受較高的恢復電壓，故仍能滿意對觸頭的磨損要求。所以，經過對2005-2006年站內組成實驗用輔佐斷路器開斷實驗的記載與剖析，來查核驗證真空斷路器的電壽數極限開斷次數才能，實驗原理見圖1。圖1中FD的滅弧室型號為TD-40.5/1600-31.5（編號0402578），自替換該滅弧室起，記載了其每一次的開斷狀況，一起為了滿意實驗的等價性，特意將它每次的燃弧時刻整定為9～11ms。不同于現在流行的等效累計法[10～11]，將各種開斷電流全都等效計算至滿容量下一起查核壽數，此次紀錄沒有考慮低于額外短路開斷電流的狀況，只記載了開斷31.5kA額外短路電流次數，即滅弧室觸頭實踐的磨損程度要比記載狀況還要愈加苛刻。
斷路器真空電弧理論驗證
注：HK-合閘開關、SP-試品、FL-分流器、FD-輔佐斷路器、YQ-延弧回
